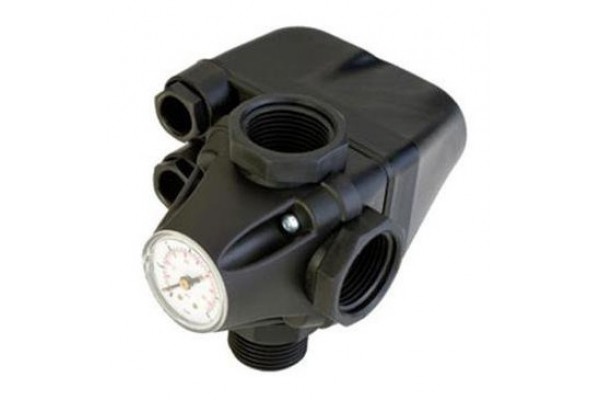

Реле давления РМ 5- 3 WEY, Р=1- 5 атм, 220 В, ITALTECNICA

РЕЛЕ ДАВЛЕНИЯ ДЛЯ ВОДЯНЫХ НАСОСОВ СО ВСТРОЕННЫМ МАНОМЕТРОМ И 3-ХОДОВЫМ ФИТИНГОМ Реле давления предназначено для управления однофазными электрическими насосами. Реле давления состоит из корпуса, внутри которого расположена нормально замкнутая контактная группа, управляемая мембраной, соединённой с напорной магистралью. Реле включает насос, когда давление в системе падает ниже установленного давления включения и выключает насос, когда давление в системе превышает установленное давление выключения. Встроенный манометр и прочный 3-ходовой пластиковый фитинг обеспечивают простое и быстрое соединение с насосом и напорным баком. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Модель Диапазон регулировки Заводские Номинальный ток Номинальное давления настройки напряжение РМ/5 1-5 бар 1,4-2,8 бар 16 А 250 В Диапазон регулирования давления включения — 1 - 2,5 бар. Диапазон регулирования давления выключения — 1.8 - 4.5 бар. Гидравлическое соединение – 1” нр х 1” вр х 1” вр. Манометр – O 40мм, 0-6 бар При необходимости уровни давления срабатывания реле можно изменить. Для этого: А) Полностью заверните винт дифференциала (1). В) Вращая центральный винт (2), установите желаемое давление включения насоса. С) Вращая винт дифференциала (1), установите желаемое давление выключения насоса.
